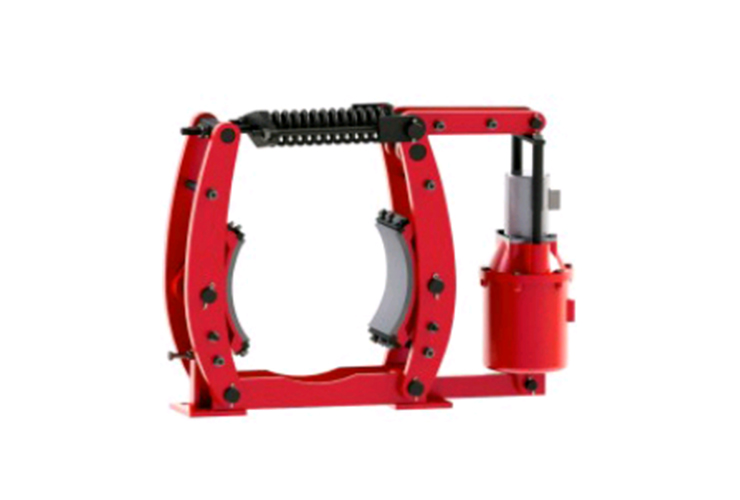

YWZ3B系列的電力液壓鼓式制動器
17814901234
詳情介紹

02


基本組件

  *制動架;

  *相匹配的YT1電力液壓推動器

應用領域

  YWZ3B系列的電力液壓鼓式制動器廣泛用于起重、運輸、冶金、礦山、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。

符合標準

  YWZ3B系列電力液壓鼓式制動器的安裝尺寸和制動力矩參數符合GB6333/1986標準,其技術要求符合JB/T6406-2006標準。

產品優勢

  a)性能安 全可靠,制動平穩,動作頻率高。

  b)主要擺動鉸點裝有自潤滑軸承,傳動效率高,壽命長,使用過程中無需潤滑。

  c)無石棉制動襯墊與制動瓦塊采用卡裝插入式,安 全可靠.更換方便、快捷。

  d)聯鎖式等退距裝置,使用過程中始終保持兩側瓦塊退距均等,避免因退距不均使一側制動襯墊浮貼制動輪的現象。

工作原理

  *當通電時,電力液壓推動器發生動作,其推桿快速上升,并通過杠桿作用打開(釋放)制動瓦;

  *當斷電時,電力液壓推動器的推桿在制動彈簧力的作用下,迅速下降,并通過杠桿作用使制動瓦合攏(抱閘)。

使用條件

  *環境溫度: -20℃-50℃;

  *空氣相對濕度不大于90%;

  *周圍工作環境中不得有易燃、易爆及腐蝕性氣體,否則應采用防腐型產品;

  *戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

使用說明

  a)安裝前的檢查:該系列的制動器工作前應進行全 面檢查,即檢查制動器在運輸或儲存過程中是否損壞或缺件,檢查制動輪表面是否清潔,如果有油或其他污垢,應清潔干凈。


  1.退距調整螺栓    2.制動瓦隨位裝置     3.制動瓦      4.制動臂

  5.螺桿            6.螺母               7.螺母        8.螺母

  9.拉桿           10.螺母              11.推動器     12.底座

  b)制動器的安裝:制動器的安裝請參照上圖(機械結構圖)并按下列步驟進行:

  縱裝:松開螺母6、7、8、10,轉動拉桿9,撐開制動臂,再將制動器套裝在制動輪上。

  橫裝:

  1)當制動輪已經安裝在電機與其他機件之間時,松開螺母6、7、8、10,轉動拉桿9,并取下螺桿5、拉桿9,然后將制動臂放倒,從側面裝到制動輪上。

  2)把制動器安放在主機底座上后,輕輕地?cái)Q上地腳螺栓,旋轉拉桿9,此時瓦塊隨位裝置2中的螺母應保持松緊適當,使制動器兩側的制動瓦與制動輪貼合;若貼合不好,繼續旋轉拉桿9。當制動瓦與制動輪的表面貼合達到佳狀態時停止旋轉,然后擰緊地腳螺栓。

  3)在使用時,推動器應加注液壓油。當油液溫度在0℃-45℃時,推薦加入32號液壓油;當油液溫度在0℃-20℃時,加入22號液壓油。

  c) 制動器的調整:

  推動器工作行程的調整

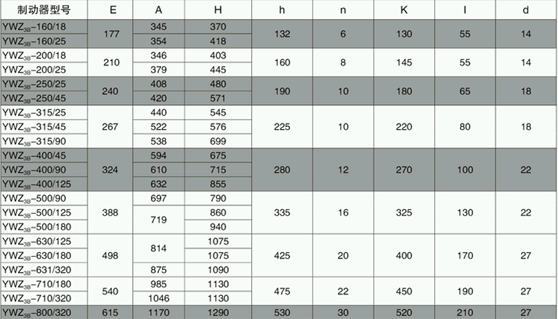

  首先應將彈簧力釋放到小值,然后再旋轉拉桿9,使制動器處于閉合狀態;繼續旋轉,使推動器的推桿的升起高度H1值符合(下表)規定。隨著制動襯墊的磨損,推動器的工作行程將逐漸增大,H1值逐漸減小。

  當減小H1min值時(見下表),需及時按照以下方法重新調整,否則制動失效。

  制動力矩的調整

  松開螺母6,夾住螺桿5的尾部方頭,轉動螺母7,使彈簧安裝長度符合(下圖)所列出的詳細參數要求;當調整好后將螺母6和7擰緊。

  制動瓦退距的調整

  當制動瓦打開時,調整螺栓1,使兩邊退距保持一致;該系列的制動器若配套退距均等裝置,在制動器打開時,兩邊退距自動均等,無須調整。

   制動瓦隨位裝置的調整

  固定制動瓦的螺母2,并松緊適當,使制動瓦與制動輪可以隨位。


  d)保養說明:①檢查各鉸接處是否磨損;

  ②制動器的結構運動是否正常,各調節螺母是否鎖緊;

 ?、弁苿?dòng)器的升起高度是否符合規定(見上圖);

 ?、芡苿?dòng)器的運行是否正常,液壓油是否足量,有無漏油或滲油現象;

  ⑤銷軸及心軸磨損量超過直徑的5%或橢圓度超過0.5mm時應更新;

  ⑥檢測制動塊是否正常貼合在制動輪上,摩擦面的狀況是否完好,是否有油膩或臟污痕跡。

  當制動襯墊的厚度δ達到δmin數值時(見下表),需要更換新的制動襯墊。

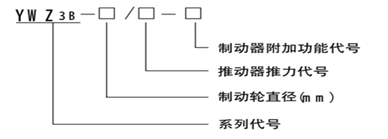

型號意義
