應用領域

　　電力液壓推動器是一種集電機、離心泵、油缸為一體，結構緊湊的驅動控制裝置，廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可以用于各種工業閥門、閘門、定向擺動和轉動裝置及夾緊裝置的驅動控制。

關鍵特性

　　Ed 系列推動器是引進原西德EMG公司全套設計與制造技術生產制造，符合德國DIN15430和JB/T 10603-2006標準；Ed 系列推動器其零部件均由數控加工中心加工，從加工到裝配，嚴格的工藝、完善的檢測、可靠的性能及壽命試驗確保了整機的性能。

　　鋁合金外殼全密封單推桿結構，外形美觀、重量輕、功能齊全、性能優良、品種規格齊全。

　　電機為非油浸式結構， F級絕緣，耐熱性好，壽命長。

　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣防護等級IP65。

　　電機軸和推桿均經過表面特殊處理，使密封件壽命大大延長。

　　傳動部分全部為雙密封結構，密封可靠。

　　Ed系列的推動器油缸殼體一側設有平衡氣室。

使用條件

　　*環境溫度: -20℃ -50℃使用DB-25液壓油，低于-20℃時用YH-10航空液壓油，可不裝加熱器;用DB-25液壓油，需要裝加熱器。

　　*電壓和頻率: 三相交流380V/50(60)Hz，我公司還可以提供其它不同頻率，不同電壓的產品，需要時請協商訂貨。

　　*三相交流異步式電動機，符合G8755-2000 規定；

　　*絕緣等級: F級、電器防護等級: IP65；

　　*電纜:導線截面可達4X2.5mm；

　　*效率高防腐產品:用于空氣中有腐蝕介質和相對濕度高，并由此可能生成凝水的情況。電機采用真空注塑的定子，涂漆采用特殊防腐漆，系列產品均可提供防腐產品，用戶需要可與本公司聯系。

工作方式

　　1、連續工作S1，斷續工作S3，其負載持續率Fc=60%；

　　2、額定頻率為50HZ，額定電壓為380V（根據用戶需求也可生產60HZ或不同電壓的產品，請訂貨時事先說明）；

　　3、安裝位置：垂直安裝：活塞桿連接塊朝上；

　　水平安裝和中間位置：主要參數標牌朝上。（Ed630/12僅用于垂直安裝）

　　注：根據要求可提供不同電壓，不同頻率等級的推動器；

　　通過特殊處理的三防電機適用于"TH" 型、"AH" 型、混合型要求；

　　具體型號、結構、外形尺寸保留更改的權利；

　　產品如有改進，不另行通知。

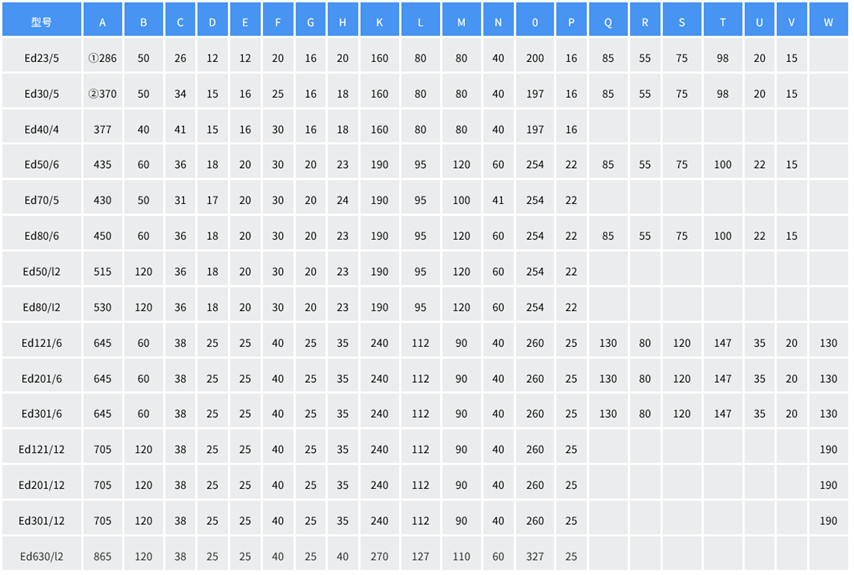

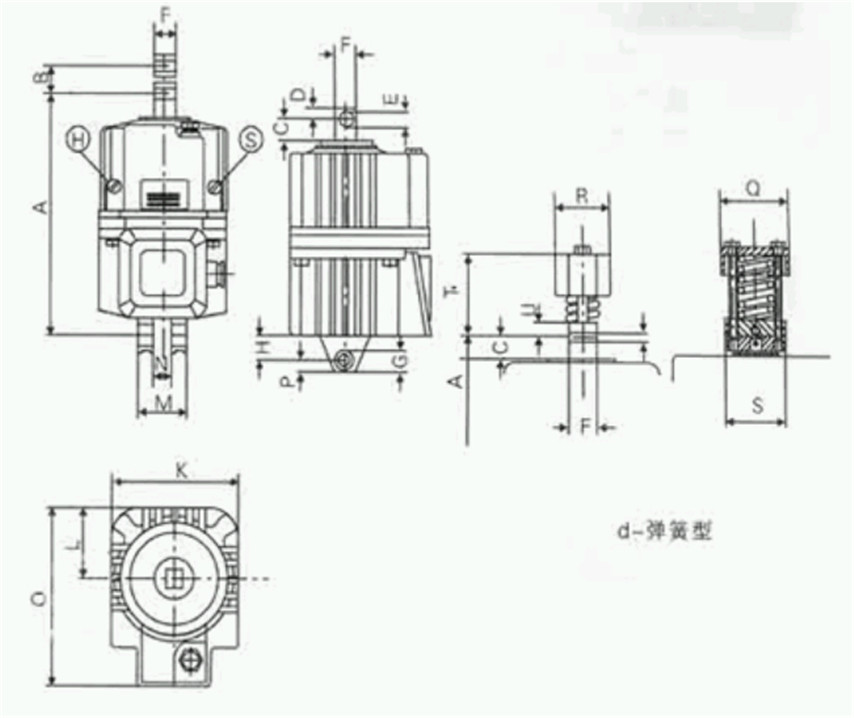

Ed-23、30、50、80系列

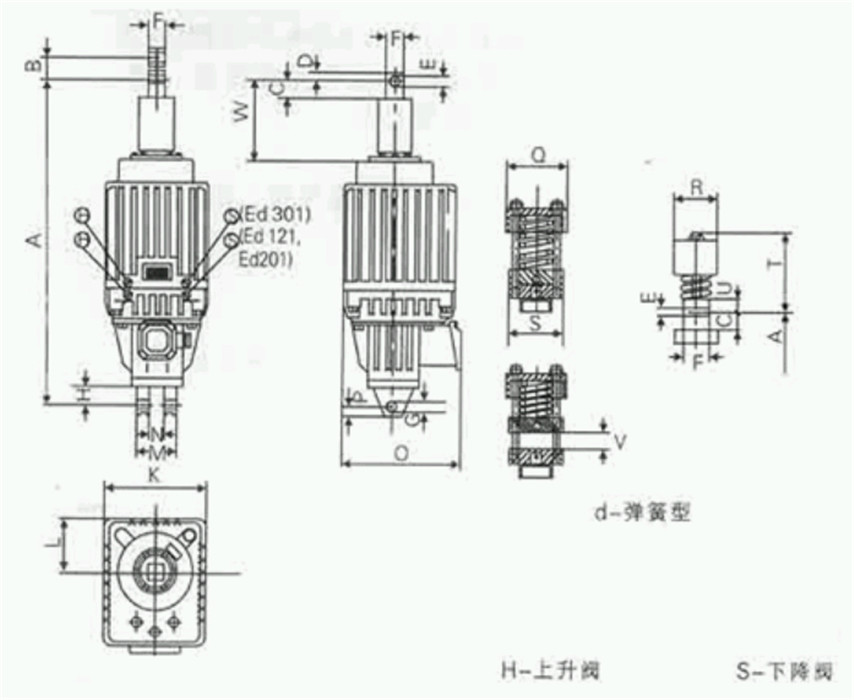

Ed-121、201、301系列

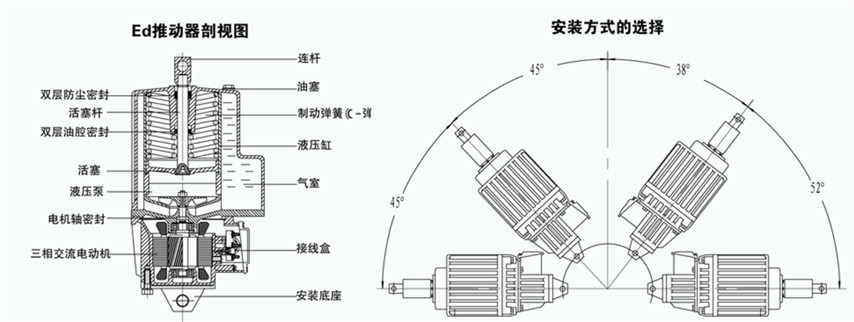

　　垂直安裝：活塞桿連接塊朝上；

　　水平安裝和中間任意位置：安裝形式如上圖所示；

　　所有推動器的推桿連結塊都可以旋轉；Ed50-Ed301 安裝底座可作90°旋轉；Ed23和Ed30安裝底座也可提供90°旋轉，但安裝高度尺寸A增加8毫米(訂貨時說明)；

　　無論何種安裝位置，活塞桿都不能承受徑向力，以免影晌使用效果和壽命。

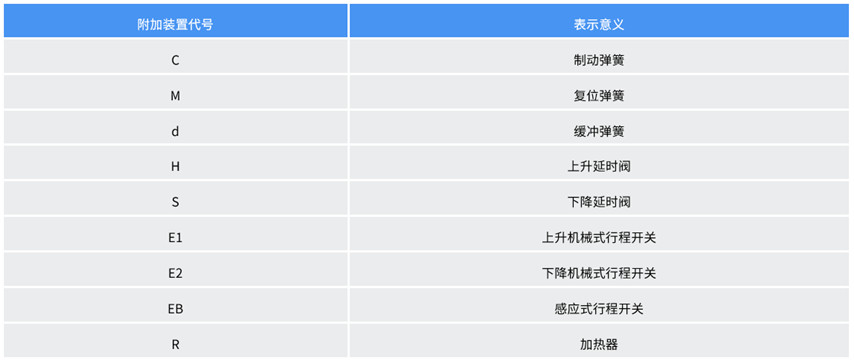

推動器的附加裝置

　　Ed推動器可根據用戶的要求增設附加裝置來實現如下附加功能:

　　可同時設置上下限位開關；

　　上升限位開關:可指示制動器是否正常打開，推桿是否推到規定位置等；

　　下降限位開關:可指示制動器是否正確閉合，推桿是否回到規定位置等；

　　上升延時閥和下降延時閥或上升下降延時閥，可在額定動作時間至額定動作時間的10-20倍內調整所需的具體延時值；

　　短行程推動器可增設內置式制動彈簧( c-彈簧)、復位彈簧(w-彈簧)、緩沖彈簧( d-彈簧)；

　　增設加熱器，在使用地點環境溫度低于-20'C，可根據需要增設加熱器。
